再來，『細說NFC TAG』之特異功能

有了這些特異功能，很多應用如：繕本的認證、名酒的真偽辨識、正廠耗材的識別、尊榮購物的回饋......等等，都可以實現；有別於只是用來傳遞NDEF訊息的基本應用，NFC Tag的大有搞頭，值得你繼續看下去。



別讓 NFC TAG 的特異功能，睡著了！



不管你是用NFC手機，還是特製的 NFC Reader 設備來感應 NFC Tag，一定都會要先取得在感應區內，首先回應的那個 Tag 的 UID，然後下達選取(SELECT)的命令之後，就可以開始存取此Tag的記憶體內容。



這一連串的前置動作，如果是用 NFC手機的話，它會在你掃瞄(Scan) NFC Tag時，就自動幫你做完；先前也提到，如果 Tag內含有 NDEF訊息，手機會一起試著解析。但，如果 Tag有啟動所謂的『保護機制』，任何存取動作就必須先通過密碼的認證(Password Authentication)機制。



在前文中，你應該知道目前有五種類型的NFC Tag，不巧的是這些Tag 所採用的晶片，幾乎每一款都不一樣；只有同一類型的晶片，會使用相同的通信協定；其他的如：記憶體容量的大小、存取的命令與設置的機制等，可能都有些許上的差異。所以筆者只就『NFC Re-Writer』這個App所支援的Tag作為範例，來進一步了解這些Tag常具備的特異功能。



首先，我們來看一Tag晶片裡面的記憶體，因為Tag本身沒有帶電源，也就是說隨時可能會斷電。在這種情況下，使用所謂的 EEPROM 記憶體最為合適；意即只要你在有電的狀況下所寫入的資料，即使突然斷電了也不會被忘掉。這些 NFC Tag 記憶體的存取的方式，會因為功能性的不同分成：

• OTP：只能做一次性的設定，用於存取設定的上鎖；
• R/W：而大部分的內容是可以自由讀寫的，除非啟動了密碼保護機制；
• W/O：再有少部分是只能寫不能讀，如設定的密碼與回應訊息等；
• R/O：唯獨的記憶體通常就在Tag的開頭，如UID之類，是不能被竄改的。另外，還有對應如截斷狀態、感讀計數器，這些隨時更新的特殊記憶體等。

如果你是『真Maker』，看到這裡應該會躍躍欲試，覺得大有可為了吧！因為有了這些特異功能，很多應用如：繕本的認證、名酒的真偽辨識、正廠耗材的識別、尊榮購物的回饋......等等，都可以實現；有別於只是用來傳遞NDEF訊息的基本應用，NFC Tag的大有搞頭，值得你繼續看下去。



言歸正傳，這些特異功能有：



• 密碼認證，用來限制記憶體的存取權限：大多數的晶片，如：NTAG213/215、SIC43NT等，都提供了32-Bit的密碼(4個位元組)的保護，來確認是否有權限來存取保護區內的記憶體；在設定完密碼之後，每次Tag上電，要存取保護區的記憶體時，必須先完成 "PWD-AUTH (0x1B)" 的密碼認證指令後，才能完整存取保護區。

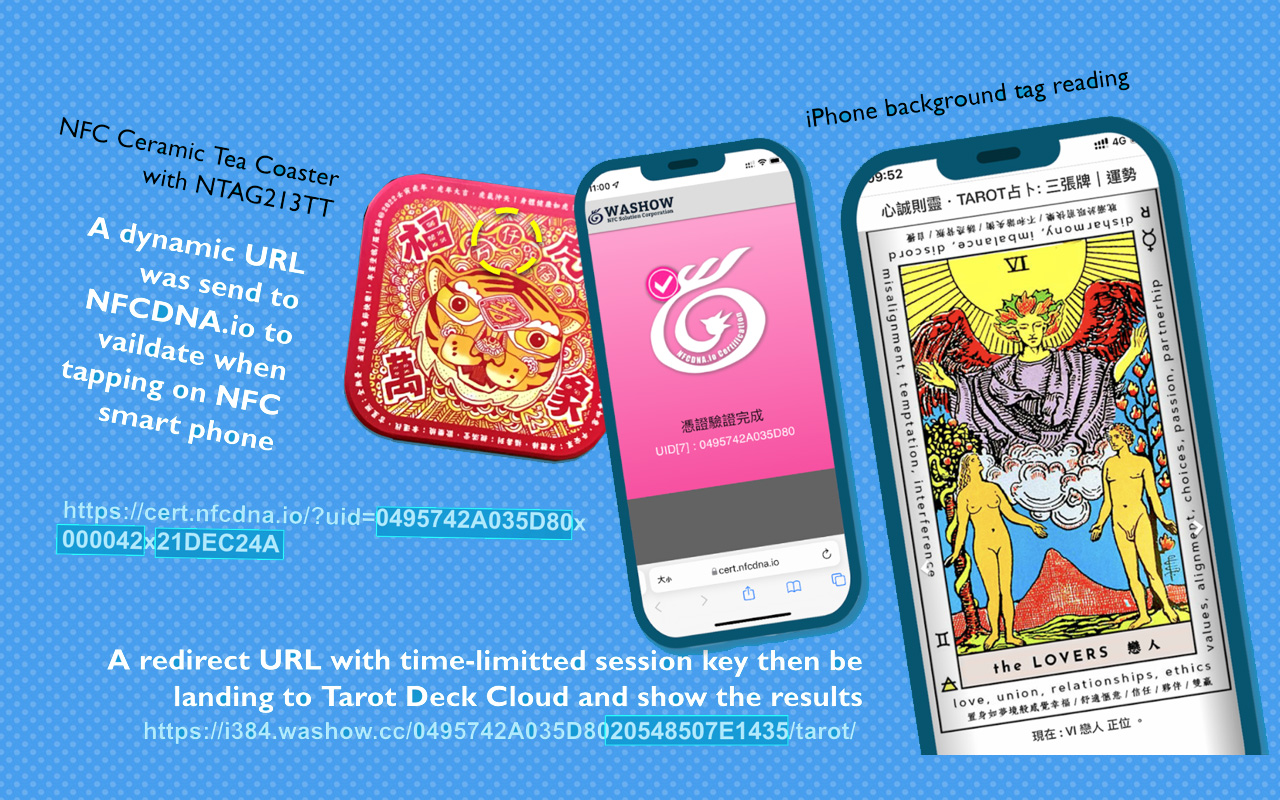

• 動態NDEF，映射UID、滾動碼與狀態：例如：NTAG213/215 可以經由調整操作設置(Configuration Pages)的參數，來將UID與感讀計數映射到NDEF的訊息內；而SIC43NT可以設定一把長80-Bit的金鑰，在每次存取NDEF內容便產生一滾動碼並映射到原NDEF之中。(參考下圖)

• UID簽證，確保無仿造的偽品發生：NXP為其NTAG系列的UID，例如NTAG213/215/424DNA，均簽發一ECC檢覈的憑證，可以使用憑證讀取"READ_SIG (0x3C)"命令來讀出憑證(Original Signature) ，並以該系列的公鑰(Public Key)驗證。

•
截斷 (Tampering) 偵測，可作為新品封條：例如：NTAG213TT、SIC43NT，提供一路封閉迴路作為截斷偵測之用，當此迴路斷開時，會將此狀態映射到NDEF之中，或記錄於專屬的記憶體中以供讀取。







這些特異功能，可以在 NFC Re-Writer App主畫面下的『TAG KIT』選項裡找到，如果Maker手邊有這樣的Tag，要怎麼發揮，就看如何擘劃你的App大計了。
